Tụ điện là một thiết bị điện tử quan trọng trong hệ thống điện. Nó được sử dụng để lưu trữ và cung cấp năng lượng cho các thiết bị điện, giúp ổn định và tăng hiệu suất hoạt động của chúng. Bài viết này sẽ giải thích chi tiết về tụ điện, công dụng của nó và cách hoạt động.
1. Capacitor là gì?
Tụ điện (hay còn được gọi là capacitor) là một thành phần điện tử được sử dụng để lưu trữ và giải phóng năng lượng điện. Nó gồm hai bản chất dẫn điện được tách rời bởi một lớp cách điện. Hai bản chất này thường là hai tấm kim loại hoặc các chất dẫn điện khác nhau, trong khi lớp cách điện có thể là hơi, chất rắn hoặc chất lỏng.
Khi một động thái điện áp được áp dụng vào tụ, các hạt mang điện trong tụ di chuyển từ một bản chất sang bản chất kia thông qua lớp cách điện. Quá trình này tạo ra một hiệu ứng tích trữ năng lượng, cho phép tụ giữ lại năng lượng trong thời gian ngắn sau khi nguồn áp dụng đã bị ngắt kết nối.
Cấu trúc của capacitor
Cấu trúc của một tụ điện thông thường bao gồm:
- Đĩa kim loại: Là hai tấm kim loại (thường là nhôm hoặc thiếc) được đặt song song nhau và tạo thành một điện cực.
- Lớp cách điện: Là lớp giữa hai tấm kim loại, được làm từ một chất cách điện như giấy, nhựa hoặc gốm.
- Đầu nối: Là hai chân dẫn điện được gắn vào các tấm kim loại để kết nối tụ với mạch điện.
Biểu đồ ký hiệu của capacitor
Trong sơ đồ mạch điện, tụ điện thường được biểu diễn bằng ký hiệu hình tròn với hai dòng cong song song cho biểu thị các tấm kim loại và một dòng cong ngắn ở giữa cho biểu thị lớp cách điện. Đôi khi, ký hiệu này có thêm các dấu “-” và “+” để chỉ ra chiều của các chân dẫn điện.
Ví dụ:
Có thể sử dụng ký hiệu sau để biểu diễn một tụ điện trong sơ đồ mạch:
C1
2. Nguyên lý hoạt động của tụ điện
Hình thành điện tích trong tụ điện
Tụ điện là một thiết bị điện tử được sử dụng để lưu trữ và giải phóng năng lượng điện. Nguyên lý hoạt động của tụ điện dựa trên khả năng của các vật liệu cách điện như nhôm, gốm, hay nhựa để tích tụ và giữ lại các hạt mang điện. Khi một nguồn điện được kết nối vào hai bản cực của tụ điện, các hạt mang điện sẽ di chuyển từ một bản cực sang bản cực khác thông qua vật liệu cách điện. Quá trình này tạo ra một hiệu ứng tích tụ và tạo ra một hiệu suất lưu trữ năng lượng.
Cấu tạo của tụ điện
Tụ điện thường có hai bản cực: bản cực dương (anode) và bản cực âm (cathode). Giữa hai bản cực này là một vật liệu cách điện được gọi là dielectric. Dielectric có vai trò quan trọng trong việc ngăn chặn sự di chuyển của các hạt mang điện giữa hai bản cực, từ đó giúp duy trì hiệu ứng tích tụ. Các bản cực và dielectric được đặt trong một vỏ bảo vệ để bảo vệ tụ điện khỏi các tác động từ môi trường bên ngoài.
3. Ứng dụng của capacitor trong mạch điện tử
Ứng dụng trong nguồn điện
Tụ điện được sử dụng rộng rãi trong các mạch điện tử như nguồn điện. Trong mạch nguồn, tụ điện có vai trò lưu trữ năng lượng và giúp duy trì sự ổn định của nguồn điện. Tụ điện cung cấp năng lượng cho các thiết bị khi nguồn chính không thể cung cấp đủ công suất tại một thời điểm nhất định. Đặc biệt, tụ điện có khả năng giữ lại năng lượng trong thời gian ngắn và giải phóng nhanh chóng khi được yêu cầu.
Ứng dụng trong viễn thông
Trong lĩnh vực viễn thông, tụ điện được sử dụng để duy trì và ổn định công suất của các thiết bị như máy phát sóng, máy thu sóng và các hệ thống truyền thông. Tụ điện giúp cung cấp năng lượng cho các thiết bị trong quá trình hoạt động và đảm bảo chất lượng tín hiệu truyền thông.

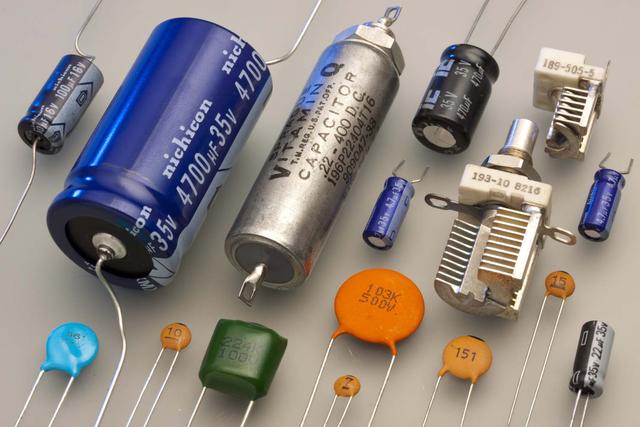

4. Sự khác nhau giữa capacitor và ắc quy
Cấu tạo
Một sự khác biệt chính giữa tụ điện và ắc quy là cấu tạo của chúng. Tụ điện có hai bản cực dương và âm, được ngăn cách bởi một vật liệu cách điện. Trong khi đó, ắc quy có hai điện cực: một âm và một dương, được ngâm trong một dung dịch hóa chất để tạo ra phản ứng hoá học.
Nguyên lý hoạt động
Tụ điện hoạt động dựa trên hiệu ứng tích tụ của các hạt mang điện, trong khi ắc quy hoạt động theo nguyên tắc của phản ứng hoá học giữa các chất điện lyte trong dung dịch. Tụ điện có thể lưu trữ năng lượng trong thời gian ngắn và giải phóng nhanh chóng, trong khi ắc quy có thể lưu trữ năng lượng trong thời gian dài nhưng giải phóng chậm hơn.
5. Cách phân loại các loại tụ điện theo lớp cách điện
Tụ điện bằng gốm
Tụ điện bằng gốm sử dụng một lớp gốm làm dielectric. Loại tụ này có kích thước nhỏ, độ ổn định cao và khả năng chịu được nhiệt độ cao. Tuy nhiên, tụ điện bằng gốm có giá thành cao hơn so với các loại tụ khác.
Tụ điện bằng nhôm
Tụ điện bằng nhôm sử dụng một lớp oxit nhôm làm dielectric. Đây là loại tụ rẻ tiền và phổ biến nhất trên thị trường. Tuy nhiên, tụ điện bằng nhôm có kích thước lớn hơn so với các loại tụ khác và không thể chịu được nhiệt độ cao.
6. Hướng dẫn kiểm tra và xác định tụ điện hoạt động tốt
Kiểm tra dung lượng
Để kiểm tra dung lượng của một tụ điện, bạn có thể sử dụng một máy đo dung lượng hoặc một bộ đo điện dung. Kết nối các bản cực của tụ điện với máy đo và đọc giá trị dung lượng trên màn hình.
Kiểm tra tụ điện có rò rỉ
Để kiểm tra xem tụ điện có rò rỉ hay không, bạn có thể sử dụng một máy đo điện trở hoặc kiểm tra xem có hiện tượng sụt áp khi tụ được kết nối vào mạch. Nếu tụ điện có rò rỉ, bạn cần thay thế nó bằng một cái mới để đảm bảo hoạt động tốt của mạch điện.
Tụ điện là một thiết bị lưu trữ năng lượng điện, giúp cung cấp nguồn điện ổn định và duy trì sự hoạt động của các thiết bị điện tử. Với khả năng tích trữ và phân phối năng lượng hiệu quả, tụ điện đóng vai trò quan trọng trong hầu hết các ngành công nghiệp và cuộc sống hàng ngày.
